化粪池工作原理图
通过化粪池的污水由市政管网收集，最终到达全地区最低位置-生活污水处理厂。

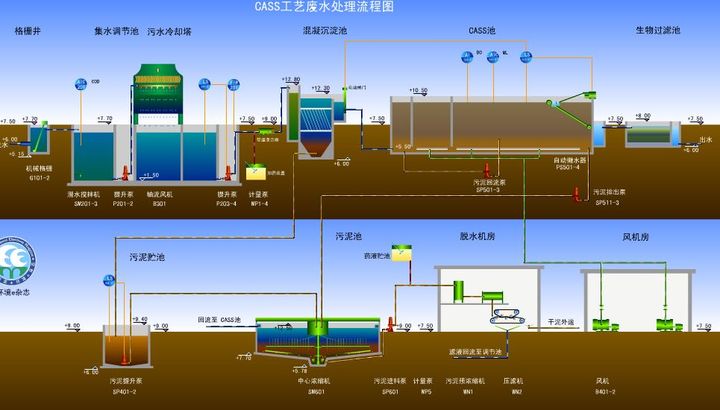

污水处理厂流程原理图
生活污水首先通过的是格栅，一般有粗细两道。粗格栅在10-30毫米的间隙，细格栅在3毫米的间隙左右。污水中漂浮物和悬浮物在通过这里时被拦截，被螺旋输送机或皮带输送机运输至堆渣点，外运垃圾填埋场填埋。经过粗细格栅过滤后（有的在粗格栅后细格栅前）的污水为了降低后续系统复杂度和节能，一般都要通过泵站提升到全污水厂最高点，然后依靠重力流经后续的处理设施。

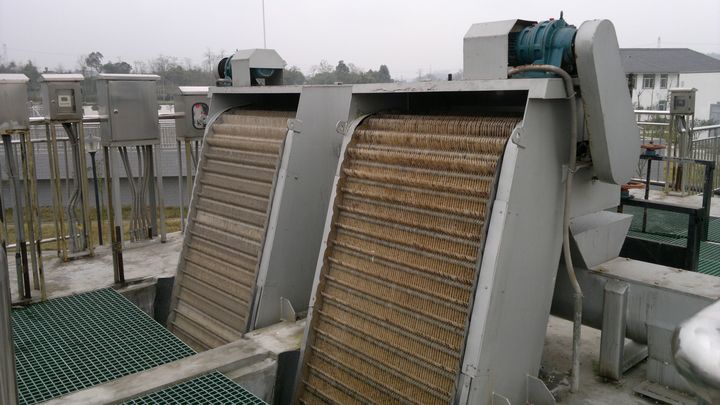

格栅（污水从机器下方渠道流过，耙齿根据前后水位差或者按一定频率开启清捞水中浮渣）

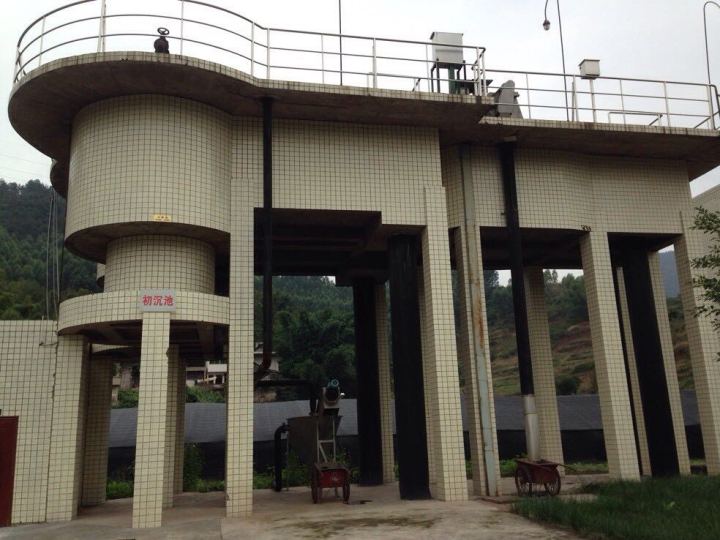

细格栅和旋流沉砂池（污水经粗格栅后提升，这里也就是污水厂最高点）
如果所在城市有工业废水混入市政管网（国内一般或多或少都有混入），生活污水处理厂就需要水解酸化池进行进一步分解处理。这种水池主要就是形成厌氧环境，让厌氧细菌把污水中的大分子链打断，顺便吃掉一些，同时，使污水中的泥沙等无机物沉淀一部分。一般这里会有硫化氢、甲烷等气体产生，味道很不好。

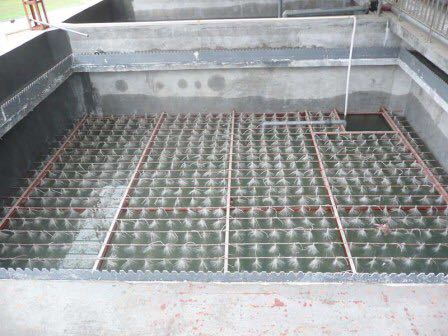

水解酸化池内部构造（白色羽毛状为填料，加挂后增强处理效果）

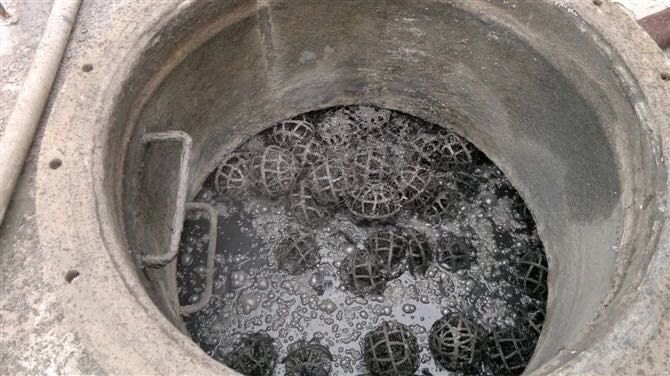

水解酸化池封盖后的观察孔情况（圆球状物体也是一种填料，具体用不用填料或者用哪种需要根据实际情况确定）

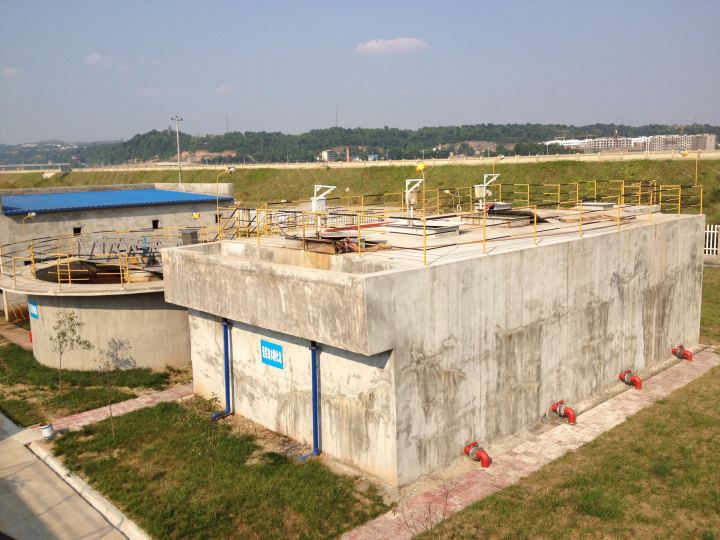

水解酸化池外观

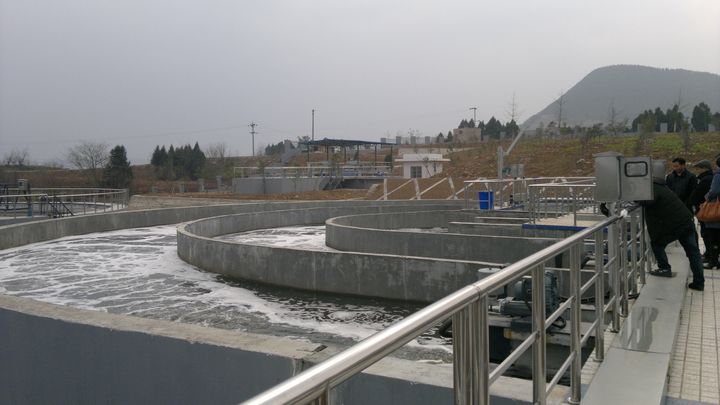

经过水解酸化处理后的污水进入到生化处理段，这里就是生活污水处理厂的核心部分。根据水流推进方式和构造不同，生化段有不同的形式，如氧化沟、A2O、SBR等。
